- 電話:0532-87796389
- 傳真:0532-87873266
- 網(wǎng)址:12677.com.cn
- 郵箱:[email protected]
- 地址:山東省青島市即墨區(qū)青島藍谷高新技術產(chǎn)業(yè)開發(fā)區(qū)華彩路56號
塑料托盤發(fā)脆的五點原因
發(fā)布者:青島國凱塑業(yè)有限公司 青島國凱塑業(yè)有限公司 發(fā)布:2017-1-6

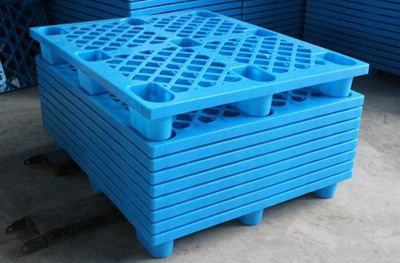

塑料托盤是一種與叉車、貨架等物流設備配套使用的物流單元,它主要可用來存放、裝載、搬運貨物,是現(xiàn)代化物流倉儲中不可少的物流設備之一。我們在購買塑料周轉箱時,有時會發(fā)現(xiàn)有些周轉箱會發(fā)脆,這是什么原因造成的呢?下面我們簡單來了解下吧。
一、塑料托盤模具方面
(1)澆口太小,應考慮調(diào)整澆口尺寸或增設輔助澆口。
(2)分流道太小或配置不當,應盡量安排得平衡合理或增加分流道尺寸。
(3)模具結構不良造成注塑周期反常。
二、塑料托盤設備方面
(1)機筒內(nèi)有死角或障礙物,容易促使熔料降解。
(2)機器塑化容量太小,塑料在機筒內(nèi)塑化不充分;機器塑化容量太大,塑料在機筒內(nèi)受熱和受剪切作用的時間過長,塑料容易老化,使制品變脆。
(3)頂出裝置傾斜或不平衡,頂干截面積小或分布不當。
三、塑料托盤原料方面
(1)原料混有其它雜質或摻雜了不適當?shù)幕蜻^量的溶劑或其它添加劑時。
(2)有些塑料如ABS等,在受潮狀況下加熱會與水汽發(fā)生催化裂化反應,使制件發(fā)生大的應變。
(3)塑料再造次數(shù)太多或再造料含量太高,或在機筒內(nèi)加熱時間太長,都會促使制件脆裂。
(4)塑料本身質量不佳,例如分子量分布大,含有剛性分子鏈等不均勻結構的成分占有量過大;或受其它塑料摻雜污染、不良添加劑污染、灰塵雜質污染等也是造成發(fā)脆的原因。
四、塑料托盤工藝方面
(1)機筒、噴嘴溫度太低,調(diào)高它。如果物料容易降解,則應提高機筒、噴嘴的溫度。
(2)降低螺桿預塑背壓壓力和轉速,使料稍為疏松,并減少塑料因剪切過熱而造成的降解。
(3)模溫太高,脫模困難;模溫太低,塑料過早冷卻,熔接縫融合不良,容易開裂,特別是高熔點塑料如聚碳酸酯等更是如此。
(4)型腔型芯要有適當?shù)拿撃P倍?。型芯難脫模時,要提高型腔溫度,縮短冷卻時間;型腔難脫時,要降低型腔溫度,延長冷卻時間。
(5)盡量少用金屬嵌件,象聚苯乙烯這類脆性的冷熱比容大的塑料,更不能加入嵌件注塑。
五、塑料托盤制品設計方面
(1)制品帶有容易出現(xiàn)應力開裂的尖角、缺口或厚度相差很大的部位。
(2)制品設計太薄或鏤空太多。
